ZAHB-JC型脉冲滤袋式除尘器是一种新型的先进的布袋除尘器。该除尘器具有占地面积小、除尘效率高、工作阻力低、维护简单及运行可靠等优点，适用于细微粉尘的工艺回收和除尘净化。滤袋材料选用防静电涤纶绒针刺毡，排放浓度低于10mg/m³，达到人体呼吸的要求。

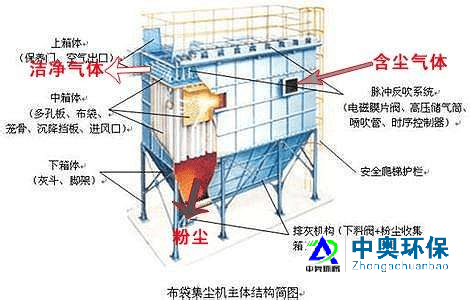

设备原理图

     本设备在系统主风机的作用下，含尘气体从除尘器的进风口，进入除尘器的预收尘室，含尘气流在挡流板碰击下气流便转向流入灰斗。同时，流速减慢，在惯性及粉尘的作用下，较粗颗粒粉尘直接落入灰斗并从排灰机构卸出，起到了预收尘的作用，其它较轻细粉尘随气流向上吸附在滤袋的外表上，过滤后干净的气体透过滤袋进入上箱体并汇集出风管排出。随着过滤工况持续，积聚在滤袋外表面上的粉尘将越积越多，相应就会增加设备的运行阻力，  采用脉冲控制气体自动反吹清灰，从而保证滤袋持续工作的透气性，如此逐排循环清灰。含尘气体由下部敞开式法兰进入过滤室，较粗颗粒直接落入灰仓，含尘气体经滤袋过滤，粉尘阻留于袋表，净气经袋口到净气室，由风机排入大气。当滤袋表面的粉尘不断增加，程控仪开始工作，逐个开启脉冲阀，使压缩空气通过喷口对滤袋进行喷吹清灰，使滤袋突然膨胀，在反向气流的作用下，赋予袋表的粉尘迅速脱离滤袋落入灰仓，粉尘由卸灰阀排出。 除尘器主要由上箱体、中箱体、灰斗、进风均流管、支架滤袋及喷吹装置、卸灰装置等组成。

设备特点

    ZAHB-JC15型脉冲滤袋式除尘器与国内常用的脉冲布袋除尘器相比具有以下特点：

1）、脉冲滤袋式除尘器采用压缩空气脉冲反吹系统， (采用上海袋配脉冲阀，其易损件膜片的使用寿命超过100万次)，并由智能控制器控制，自动化程度高，性能稳定；

2）、脉冲滤袋式除尘器的滤袋采用优质针刺毡，除尘效率高、使用寿命长、透气性好、清灰容易、降低能耗

3）、袋式除尘器壳体按直线型进口设计，减轻滤袋负荷。受力均匀，抗爆性能好；

4）、反吹风作用距离大，可采用长滤袋，充分利用空间，占地面积小；

5）、采用圆形布袋在长方型箱体内布置，结构简单、紧凑，过滤面积指标高。布袋骨架采用冷拔丝焊接结构，在脉冲喷灰的过程中产生抖动和晃动，布袋振幅大，只需要一次振击，即可抖落积尘，有利于提高滤袋寿命，同时该结构方便更换布袋，；

6）、在粉尘黏度小的情况下，用除尘器的阻力作为信号，通过脉冲控制仪，可自动控制往复反吹清灰，视入口浓度高低，自动调整清灰周期。
