用途

本设备用于工件打磨的简易处理,具有过滤、捕集粉尘、照明等功能。

设备构成内容

本设备具有通风、空气净化、粉尘吸附及照明等功能。设备由房体、照明系统、排风系统、补风系统、粉尘过滤系统及电控系统等组成。室体采用2mm冷钢板折压焊接制作。

工作原理

打磨时，空气从房体顶部进入房体内，在排风机的作用下，房内空气在工件周围形成风幕，由此形成由上到下气流，保证工作区的较为洁净。含有灰尘的空气由吸附系统过滤装置过滤后，经排风机抽吸送出房体外。

设备的主要结构和部件

结构组成：包括室体、照明系统、排风系统、补风系统、粉尘过滤系统、电控系统、等几个部分组成。

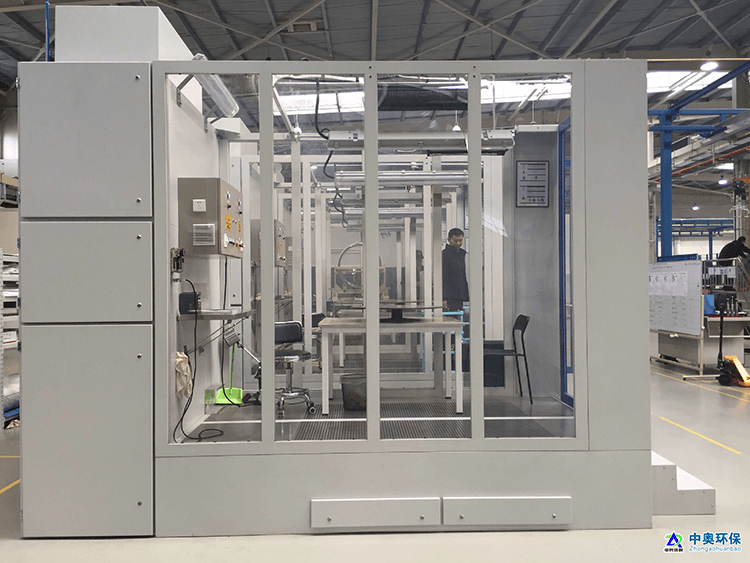

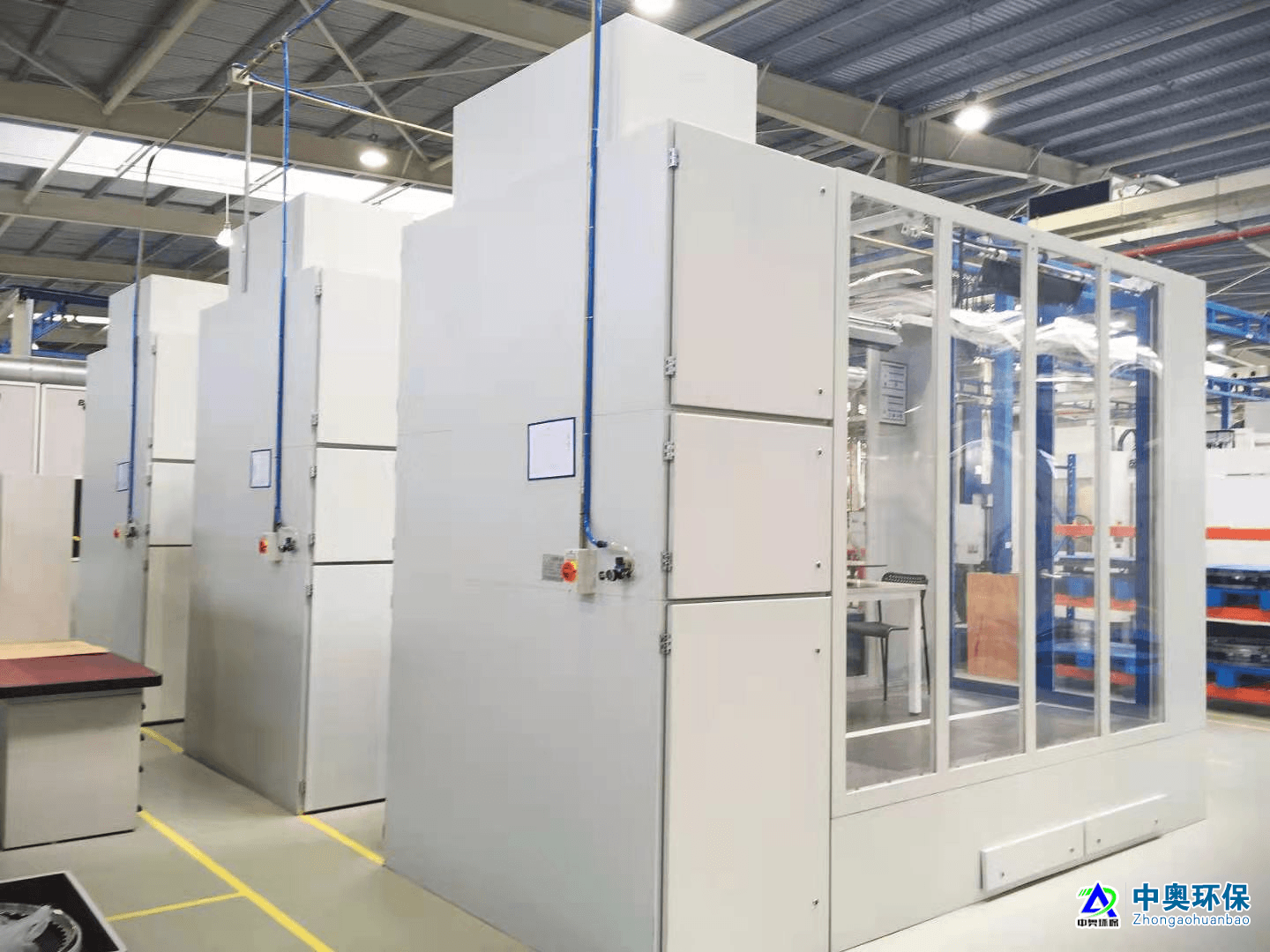

  5.1、室体：主要由骨架、壁板、大门、玻璃墙等组成。

⑴、骨架

室体骨架采用40*70方管.镀锌钢板折弯制作，现场安装而成。

⑵、壁板

室体壁板采用2mm冷钢板折弯制作现场与室体骨架安装而成。

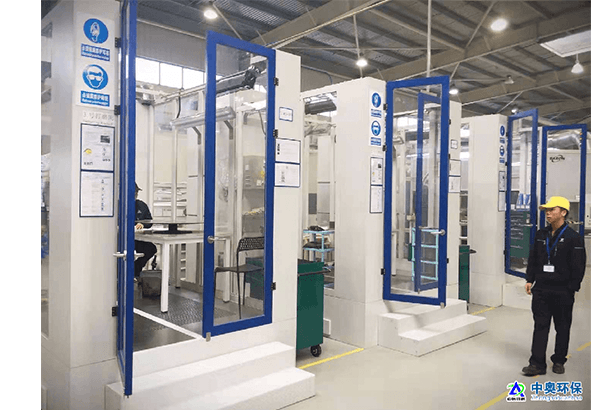

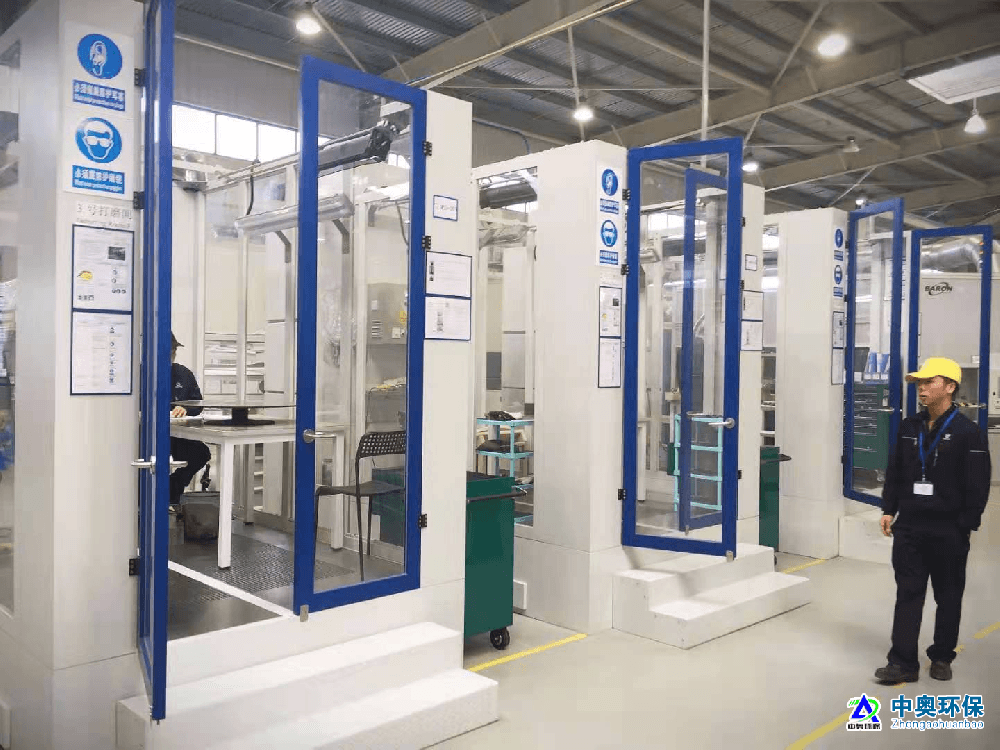

   （3）、大门

大门采用钢制对开门.尺寸为（宽×高）：1400*2500

   （4）、玻璃墙

选用4mm厚有机玻璃.尺寸为（宽×高）：600*2400*10块
